RS232에 대한 설명

RS232C는 EIA(Electronic Industries Association)에 의해 규정되어 졌으며 그내용은 데이터단말기(DTE: Data Terminal Equipment)와 데이터통신기(DCE: Data Communication Equipment)사이의 인터페이스에 대한 전기적인 인수, 컨트롤 핸드쉐이킹, 전송속도, 신호 대기시간, 임피던스 인수등를 정의하였으나 전송되는 데이터의 포맷과 내용은 지정하지 않으며 DTE간의 인터페이스에 대한 내용도 포함하지 않는다.

같은 규격이 CCITT(Consultative Committee for International Telegraph and Telephony) 에서도 CCITT V.24에서 DTE와 DCE간의 상호 접속회로의 정의, 핀번호와 회로의 의미에 대해서 규정을 하고 있다.

여기서는 자세한 기술적인 내용의 기술은 피하고 필요한 내용만 간략하게 기술하겠다. RS232에서 일반적인 내용은 위에서 충분히 기술되어 있으며 기본적으로 알아야 할 내용은 코넥터의 사양, RS232 신호선과 케이블 연결 결선도이다. 이들의 내용은 아래와 같다.

o 코넥터 사양

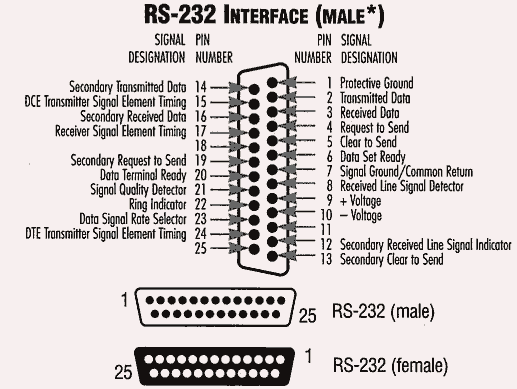

[25 pin ]

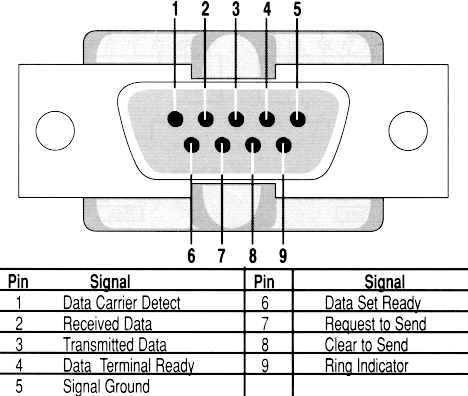

[ 9 pin ]

신호선에 대한 설명

o TXD - Transmitted Data

비동기식 직렬통신 장치가 외부 장치로 정보를 보낼 때 직렬통신 데이터가 나오는 신호선이다.

o RXD - Received Data

외부 장치에서 들어오는 직렬통신 데이터를 입력받는 신호선이다

o RTS - Request To Send

컴퓨터와 같은 DTE장치가 모뎀 또는 프린터와 같은 DCE장치에게 데이터를 받을 준비가 됐음을 나타내는 신호선이다.

o CTS - Clear To Send

모뎀 또는 프린터와 같은 DCE장치가 컴퓨터와 같은 DTE장치에게 데이터를 받을 준비가 됐음을 나타내는 신호선이다.

o DTR - Data Terminal Ready

컴퓨터 또는 터미널이 모뎀에게 자신이 송수신 가능한 상태임을 알리는 신호선이며 일반적으로 컴퓨터등이 전원 인가후 통신 포트를 초기화한 후 이신호를 출력시킨다.

o DSR - Data Set Ready

모뎀이 컴퓨터 또는 터미널에게 자신이 송수신 가능한 상태임을 알려주는 신호선이며 일반적으로 모뎀에 전원 인가후 모뎀이 자신의 상태를 파악한후 이상이 없을 때 이신호를 출력시킨다.

o DCD - Data Carrier Detect

모뎀이 상대편 모뎀과 전화선등을 통해서 접속이 완료되었을 때 상대편 모뎀이 캐리어신호를 보내오며 이신호를 검출하였음을 컴퓨터 또는 터미널에 알려주는 신호선이다.

o RI - Ring Indicator

상대편 모뎀이 통신을 하기위해서 먼저 전화를 걸어오면 전화 벨이 울리게 된다. 이때 이신호를 모뎀이 인식하여 컴퓨터 또는 터미널에 알려주는 신호선이며 일반적으로 컴퓨터가 이신호를 받게되면 전화벨 신호에 응답하는 프로그램을 인터럽터등을 통해서 호출하게 된다.
